一、産品概述
NKMV高壓固态軟起動器是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，滿足電機起動過程中不同的電流及電壓要求。在電機起動過程中，NKMV高壓固态軟起動器按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少了電機起動時對電網、電機本身及電機負載的電氣及機械沖擊。當電機達到正常轉速後，旁路開關接通，電機起動完畢。此後，NKMV軟起動器脫開電機運行，用戶可根據需要對軟起動參數進行設置，繼續保護電機。
二、使用環境條件
◆環境溫度上限不超過60℃(24小時平均溫度不超過45℃)，下限不低于-15℃；
◆相對濕度不超過95%；海拔高度不超過1000m，超過1000m要降低容量使用；
◆應放置在室內，無劇烈振動及沖擊，沒有火災及爆炸危險的場合；
◆不允許有導電塵埃及腐蝕性氣體
三、主要用途及适用範圍
NKMV高壓固态軟起動器主要應用于各種大中型高壓電動機的降壓軟起動。
适用範圍：
◆電壓範圍：AC3.0-15KV；
◆功率範圍：200KW-10000KW；
◆頻 率： 50Hz/60Hz±2 Hz；
◆相 序： 在輸入相序和輸出相序完全相同的情況下工作；
◆電機類型：三相高壓異步電動機（鼠籠型）、同步電動機。

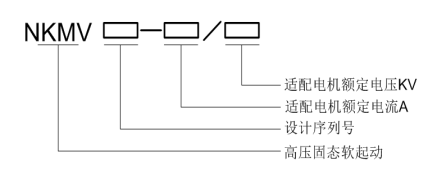

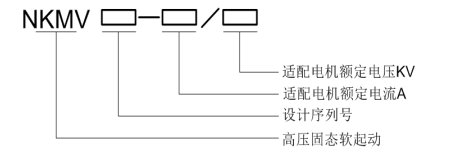

四、型号說明
如：電機額定電流為50A、額定電壓10KV，設備型号為NKMV-50/10.
五、控制原理
本裝置通過改變晶閘管的觸發角，使得其輸出電壓改變，從而降低電機起動時的端電壓和起動電流，使電動機轉速逐漸平滑增加至額定轉速，從而實現大中型電動機的軟起動。
六、設備選型

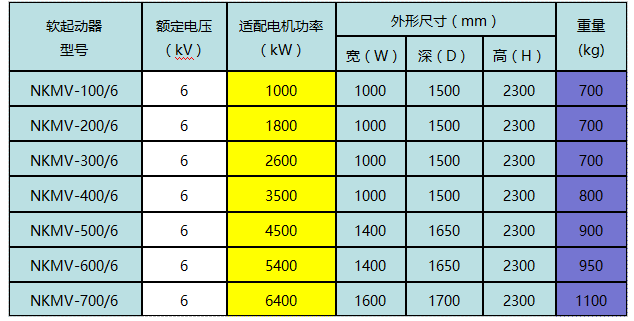

6KV高壓軟起動設備型号如下表1所示
注：以上設備型号為主要型号分類，設備具體型号根據用戶提供的電機型号确定，櫃體尺寸和顔色可根據用戶要求訂做。我公司還可以根據用戶的特殊要求進行設計（如海拔高、空氣鹽堿度大等）。

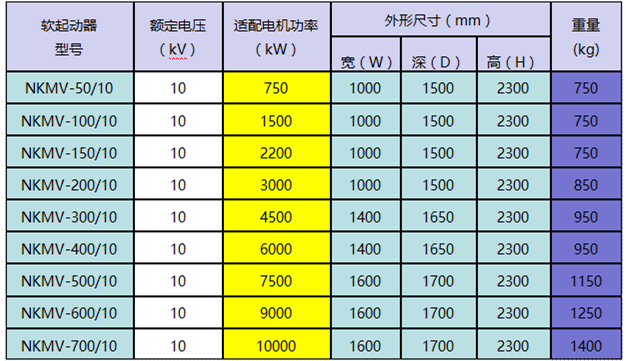

10KV高壓軟起動設備型号如下表2所示
注：以上設備型号為主要型号分類，設備具體型号根據用戶提供的電機型号确定，櫃體尺寸和顔色可根據用戶要求訂做。我公司還可以根據用戶的特殊要求進行設計（如海拔高、空氣鹽堿度大等）。
