一、産品概述
NDQ系列液體電阻液體電阻軟起動器是為改善大中型繞線式交流異步電動機的起動性能而研制的新型起動器，克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題,适用于建材、冶金、化工、礦山等工業部門的球磨機、空壓機、破碎機、大型風機、大型水泵等電動機的重載起動，是頻敏起動器和金屬電阻起動器的理想替代産品。
二、正常工作條件
環境溫度上限不超過50℃，下限不低于-5℃；
相對濕度不超過85%；海撥高度不超過2000M；
應放置室內無劇烈振動及沖擊且垂直傾斜度不超過5°,沒有火災及爆炸危險的場合；
不允許有導電塵埃及腐蝕性氣體；
電源采用三相四線 380/220V 20A,且電壓波動必須保證在額定電壓的±15％範圍內。
注：1）環境溫度長期低于0℃時需加裝加熱器，用戶訂貨時應 予說明。
2）電源電壓等級特殊時需重新設計，用戶訂貨時應予說明。

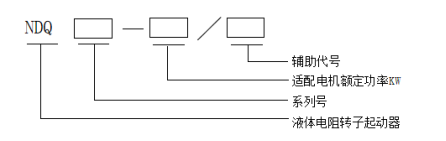

三、型号說明
輔助代号的意義：
無（默認）：普通型
Y：帶一次主回路
P：采用可編程序控制器 R:增加輔助加熱裝置
輔助代号可以組合使用。僅0.4系列可以配低壓電機一次回路。環境溫度長期低于0℃時需配電加熱功能。PLC可以根據需要使用。
四、工作原理
本起動器通過機械傳動裝置使導電液體中兩平行極闆的距離逐漸減小直至為零,使串入電機轉子回路中的電阻值由最大逐漸平滑減小為零，使電動機轉速逐漸平滑達到額定轉速。從而實現繞線式大中型電動機的重載平滑起動。
五、技術特點
1、起動電流小且恒定，對電網無沖擊；起動電流不大于額定電流的1.3倍，因此可以降低電機重載起動對變壓器容量的要求，減少一次性投資；
2、平滑起動，減少對機械設備的沖擊，可延長機械設備及電機壽命30%左右；
3、熱容量大，可連續起動5～10次；
4、低電壓仍可起動，隻要電網電壓能保證電機正常運行，就能保證順利起動；
5、結構簡單，維護方便，可靠性優于頻敏、油浸式變阻器。

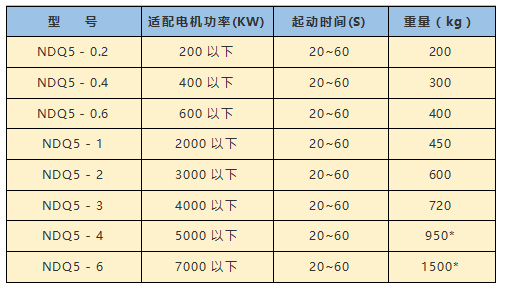

六、主要規格型号
注：（1）更大容量電機用起動器結構形式根據用戶要求另行設計制作。
（2）對于配斷路器的型号，帶*數據取另外數值。
不同的負載類型，其負載的轉動慣量有很大差異，電動機的起動時間以及起動過程均有不同。
